用 iSmartEDA 电路仿真软件吃透诺顿定理，电路等效不再难

很多学电路的同学，一碰到诺顿定理就头大：什么是短路电流？等效电阻怎么求？有源二端网络等效变换总绕不明白，纸上算公式容易出错，实物搭实验又受器材限制。

今天就带大家借助iSmartEDA 电路仿真软件，完整走一遍诺顿定理验证实验，把抽象的电路理论，变成看得见、测得到的仿真波形与数据。

诺顿定理核心结论：任意一个线性有源二端网络，对外电路来说，都可以等效为电流源与电阻并联的诺顿等效电路。这个等效电源的电流，就是端口的短路电流；并联电阻，则是把网络内全部独立源置零后，端口看进去的等效电阻。光背定义很难理解，iSmartEDA 电路仿真软件刚好可以分步复现整个实验流程。

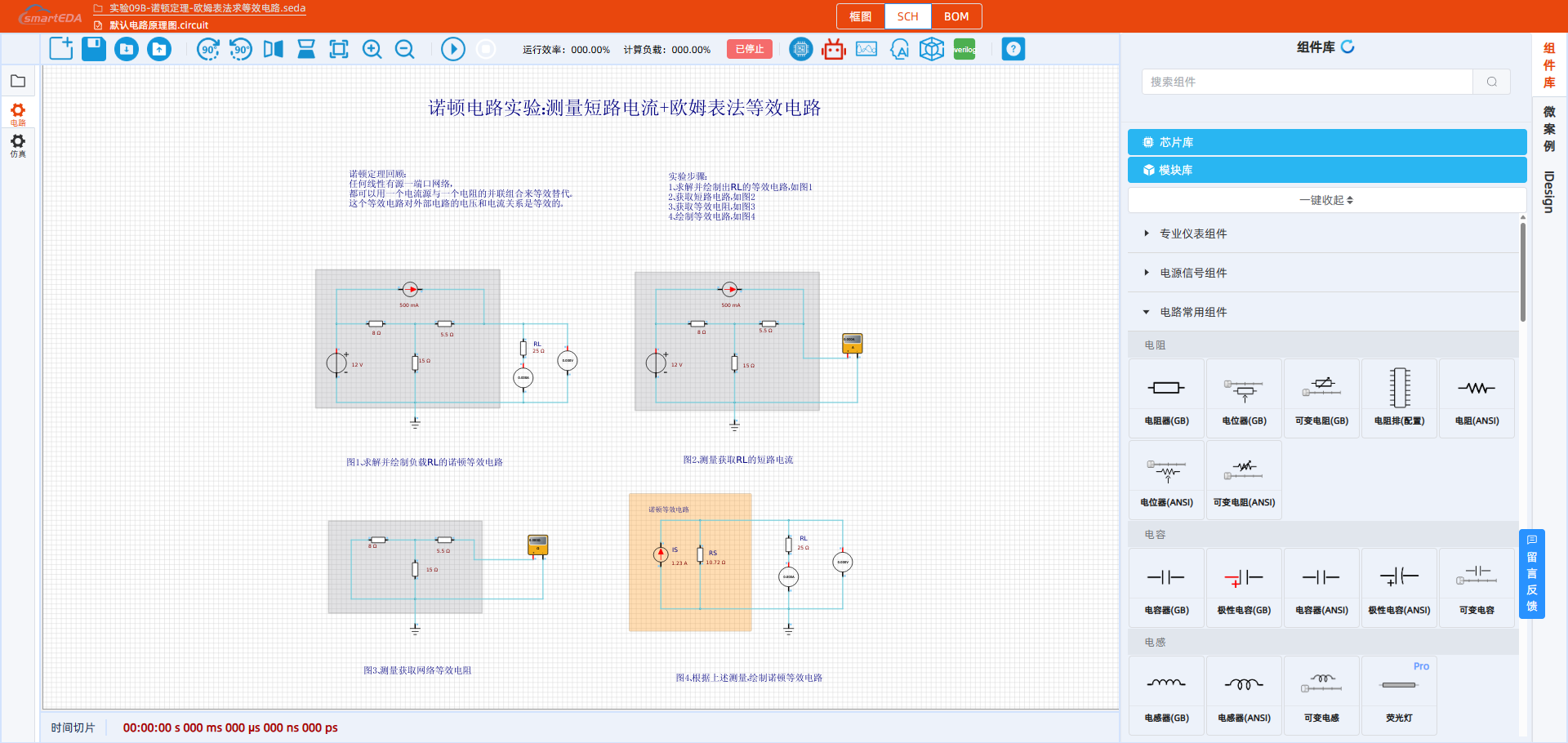

打开 iSmartEDA 电路仿真软件，新建原理图，我们把整个实验拆成 4 张子电路，和图里的实验方案一一对应。

图 1，搭建原始有源电路，接入负载电阻 RL，作为我们要等效的目标网络。我们的目标，就是求出这个网络对应的诺顿等效模型。

图 2，把负载 RL 两端短接，用仿真仪表直接测量端口短路电流 Isc。传统实验室做短路实验，一不小心就会烧元件，而在 iSmartEDA 电路仿真软件里，短路操作零风险，一键启动仿真，数值实时读出，不用担心硬件损坏。

图 3，将电路里的电压源短路、电流源开路，独立源全部置零，再用仿真万用表，直接测量二端网络端口的等效电阻 Rs。不用手动串并联口算，仿真直接给出测量结果，省去大量笔算时间，减少计算失误。

图 4，根据测出的短路电流、等效电阻，搭建诺顿等效电路，再接回同样的负载 RL。对比原电路与等效电路负载上的电压、电流。只要两组数据一致，就证明诺顿等效成立。

这就是仿真工具巨大的教学价值。 纸上做题，只能得到静态的计算结果；而在 iSmartEDA 电路仿真软件中，电路每一步改动的参数都能实时观测。我们可以反复修改电源大小、更换电阻阻值，多次验证定理。不管是预习电路实验、课后验证习题，还是课程设计前期方案验证，都非常合适。

对于电子专业师生、硬件入门爱好者来说，iSmartEDA 电路仿真软件上手门槛低，网页端直接就能画原理图、跑仿真，不需要复杂的本地安装。像戴维南、诺顿这类电路基础定理，都可以用这种分模块仿真实验的方式，把抽象的电路等效逻辑直观展现。

很多初学者容易混淆戴维南与诺顿的区别，借助 iSmartEDA 电路仿真软件做对照仿真，就能快速理解：戴维南是电压源串联电阻，诺顿是电流源并联电阻，二者之间还能互相转换。

电路学习的核心，就是理解 “等效” 二字。不用再死记公式硬套题目，借助 iSmartEDA 电路仿真软件，亲手搭建、测量、对比，亲眼看见等效前后负载的电气特性完全一致，理论知识点一下子就能吃透。

小贴士：大家也可以在 iSmartEDA 电路仿真软件中，自行修改电路元件参数，多次重复这个诺顿定理实验，加深对有源二端网络等效变换的理解。
